주요 기술 특징

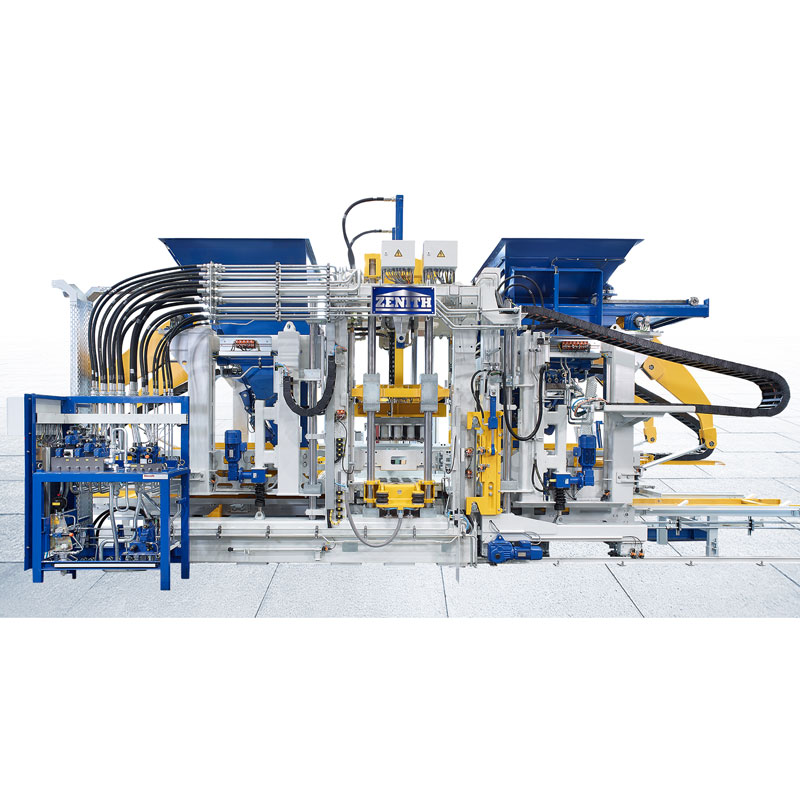

1) 우리 공장에서 Zenith 1500 단일 팔레트 블록 제작 기계를 구입하시면 안심하실 수 있습니다. Ultra-Dynamic이라는 고품질 서보 압축 시스템은 매우 높은 압축과 극도의 역동성을 의미합니다. 따라서 최고 품질의 제품을 빠르고 효율적으로 생산할 수 있습니다. 특히 대용량 제품이나 사전 및 중간 진동으로 생산되는 프리미엄 제품의 경우 이 진동 시스템은 많은 이점을 제공합니다. 이 시스템은 오일 배스 없이 작동하여 환경 친화적이고 유지 관리가 적은 생산을 지원합니다.
2) 진동 테이블, 모터 크로스 빔 및 프레임 측면 부품에 나사 피팅을 사용하는 것은 Zenith 1500 단일 팔레트 블록 제작 기계의 특징입니다. 이는 고객의 생산 조건에 적응할 수 있다는 점에서 시장에서 독특합니다. 나사식 구조는 또한 견고한 연결과 탁월한 안정성을 제공합니다.

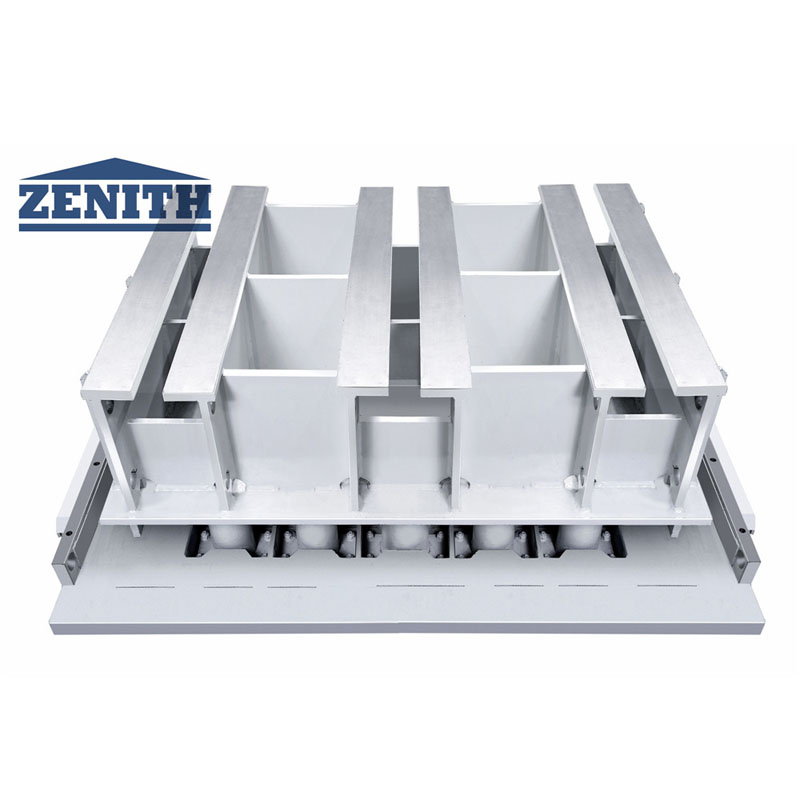

3) 공압식 형체 장치로 금형 교체가 용이합니다. 금형은 추가 고정 없이 배치됩니다. 금형 홀더의 볼트. 공압식 클램핑 레버로 고정됩니다. 사전 진동과 주 진동을 개별적으로 조정하면 최적의 진동 결과와 금형 수명 연장이 달성됩니다. 이제 금형 클램핑 장치를 다른 기계 및 금형 제조업체의 금형 체결 시스템에 적용할 수 있습니다.
4) 측면에서 기둥을 개별적으로 제거할 수 있는 Zenith 1500 단일 팔레트 블록 제작 기계용 새로운 트래버스가 개발되었습니다. 이 새로운 기능은 유지 관리 작업 중 많은 시간을 절약하고 교환을 훨씬 더 안전하고 적은 노력으로 수행할 수 있습니다. 기둥을 포함한 이 어셈블리의 전체 형상은 이전 기계 ZENITH 1500과 동일합니다. 이 새로운 트래버스를 기존 기계에 새로 장착하는 것이 가능합니다.
5) 5)자명하고 직관적인 시각화 개념은 기계 작동을 쉽게 배울 수 있도록 보장합니다. 새로운 진단 설계는 작업자가 최상의 조정을 선택할 수 있도록 지원합니다. 시간이 많이 걸리는 문제 해결은 더 이상 필요하지 않으며 생산 중단 시간도 최소한으로 줄어듭니다. 최신 데이터베이스 기술을 사용하여 모든 정보를 기록, 평가 및 저장할 수 있습니다. 이 데이터는 완전한 플랜트 네트워킹 덕분에 어디서나 사용할 수 있습니다.
기술 데이터
zenith 1500 싱글 블록 제조기의 기본 구성 | |
최대. 보드 크기 | 1,400mm x 1,200mm x14mm |
성형영역 | 금형의 레이아웃 도면에 따르면 |
제품 크기 | 50mm-500mm |
자동 아들 자동차의 기술 매개 변수 | |
최대. 부하 용량 | 15kg |
최대. 삽입 랙당 적재 용량 | 디자인으로 |
삽입 랙 2개 층마다 최대 적재 용량 | 디자인으로 |
지지 브래킷의 내부 너비 | 1,060mm |
삽입 랙의 레이어 | 계획대로 설계 |
삽입 랙의 거리 | 디자인으로 |
엄마차 구동력 | 글쎄 11KW |
제품 높이 | |
최대. 키 | 500mm |
최소 키 | 30mm |
적층 높이 | |
최대. 적재 높이(팔레트 포함) | 1,800mm |
최대. 생산면적(표준사이즈 생산중) | 1,350*1,050mm |
팔레트 크기(표준) | 1,400*1,100mm |
강판 두께 | 14mm |
기본 재료 사일로 용량 | |
안료 사일로 제외 | 1,500L |
기계 높이 | |
안료 장치 제외 | 35T |
팔레트 컨베이어 | 1.6T |
유압장치 | 3.2T |
기계 크기 | |
최대. 총 길이 | 8,250mm |
최대. 총 높이 | 4,650mm |
최대. 전체 폭 | 3,150mm |
기계 기술 매개변수/에너지 소비 | |
진동 시스템 | 서보 진동 시스템 |
진동 테이블 | 최대: 175KN, 60HZ |
최고 진동 | 최대: 32KN |

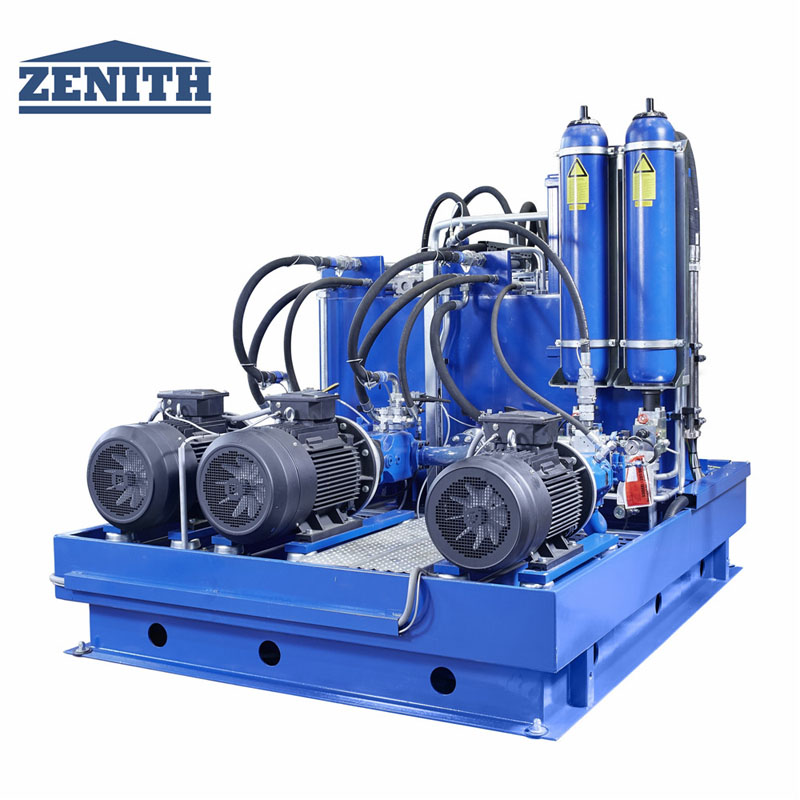

수압 | |
총 흐름 | 540L/분 |
작동 압력 | 180바 |
최대. 힘 | 140KW |

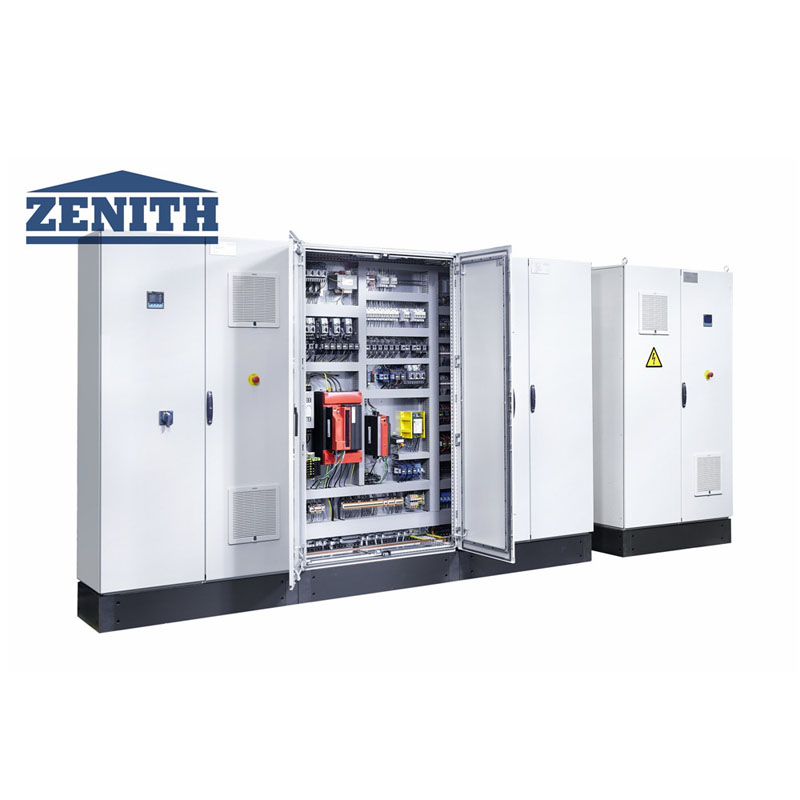

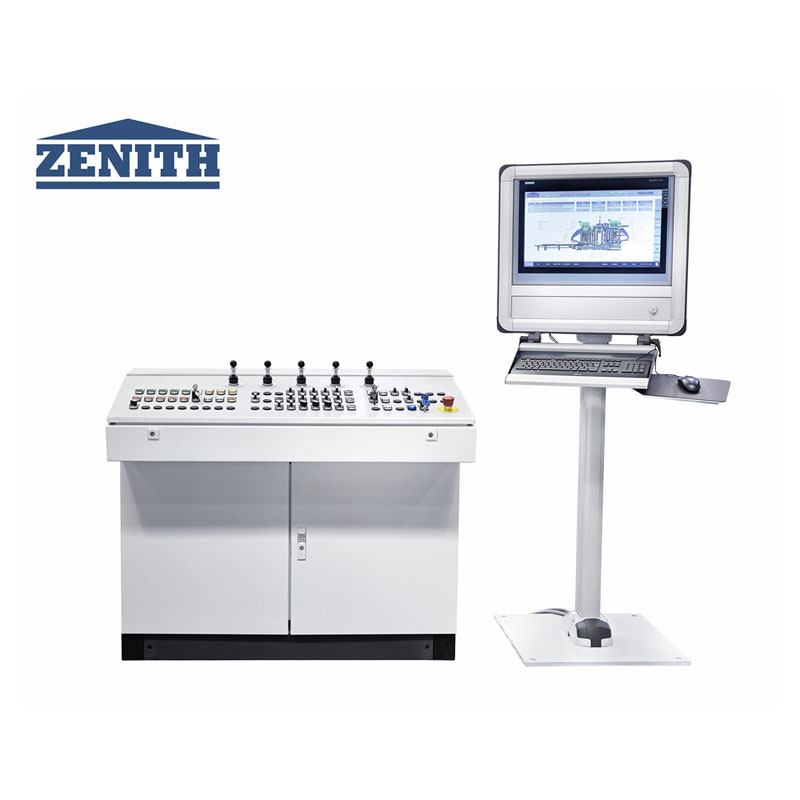

제어 시스템 | 지멘스 S7-1500, 터치스크린 콘솔 |
생산능력
블록 유형 | 치수(mm) | 영화 | 수량/주기 | 사이클 시간 | 생산능력(8시간당) |
중공 블록 | 400*200*200 | 15 | 15초 | 28,800개 | |
직사각형 포장재 | 200*100*30 | 60 | 14초 | 2,419m2 | |
직사각형 포장재(페이스믹스 제외) | 200*100*80 | 60 | 115 | 3,110m2 | |
커스톤 | 150*1000*300 | 6 | 20대 | 8,640개 |
