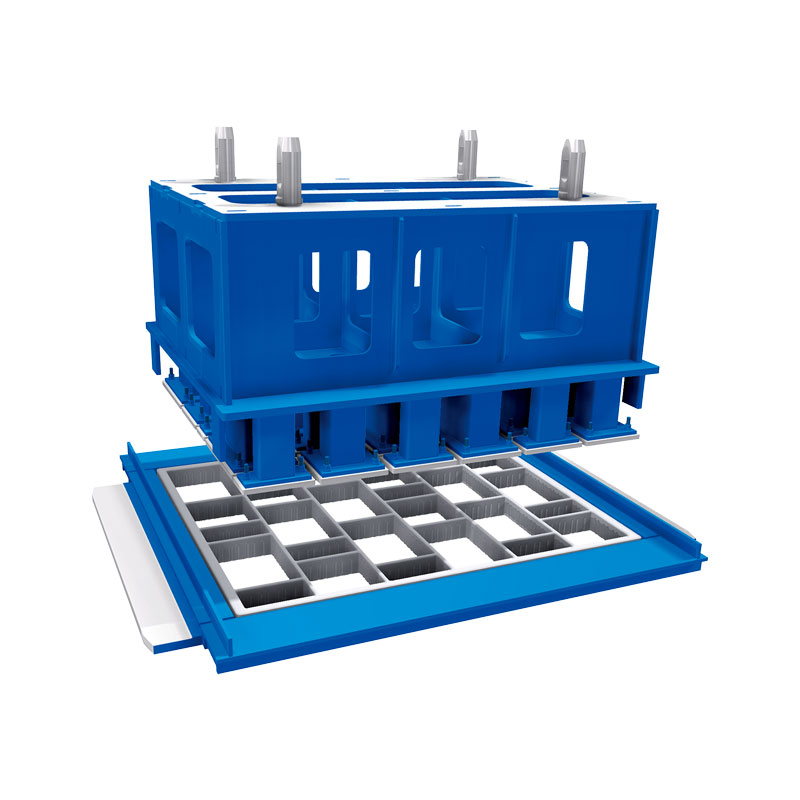

포장 재료 금형

전문 제조업체로서 Paver Mould를 제공하고 싶습니다. QGM 포장 금형은 저탄소 합금 고강도 침탄강을 채택하고 정밀 배선 절단 기술, 고정밀 CNC 가공 기술 및 3D 스캐닝 기술을 통합하여 고객에게 금형 맞춤화를 제공합니다. 이러한 기술은 다양한 윤곽과 기하학적 모양을 디자인할 수 있습니다. 0.3-0.4mm의 간격과 정확한 수직 모서리 및 무스 측벽이 있습니다. QGM이 생산하는 포장기는 탈형이 쉽고 정밀도가 높으며 주변에 버가 없습니다. 금형은 디지털 자유 표면 설계와 압력판 교환 설계를 실현할 수 있습니다.

금형의 내구성을 보장하기 위해 QGM 포장 금형은 침탄 처리를 채택하고 금형 프레임과 압력 플레이트는 60-63HRC로 경화되며 최소 경화 깊이는 1.2m입니다. 고객의 요청에 따라 금형을 설계하고 용접 또는 모듈식 스레드 잠금으로 제조됩니다.

우리는 다음과 같은 디자인으로 모든 유형의 기계 및 도구 피팅에 대한 고품질 포장 재료 금형을 제공합니다.

A) 금형 설계 불꽃 절단

좁은 웹 두께 가능

금형의 최적 활용

기계에 따른 스탬프 슈 간격 0,2-0,5 mm

반대원추형 측벽 가능

고정 홈이 필요하지 않음

다층 생산 기계의 일반적인 설계

선택적 철수 시트 디자인

디지털화로 자유로운 표면 디자인 구현 가능

가열 가능한 스탬프 신발 디자인 실행 가능

B) 금형 설계 가공

모든 윤곽 및 형상에 적용 가능

+/-0.3mm 미만의 금형 상자 공차

기계에 따른 스탬프 슈 간격 0,2-0,5 mm

정확한 수직, 각진 매끄러운 측벽

쉬운 탈형

높은 적합 정확도

가능한 모든 디자인의 공간 보유자 가능

선택적 철수 시트 디자인

디지털화로 자유로운 표면 디자인 구현 가능

가열 가능한 스탬프 신발 디자인 실행 가능

다음과 같이 모든 포장 몰드에 대한 보호 장치를 착용하십시오.

A)침탄처리(62-68HRC)

금형 상자 및 스탬프 슈 경화(62-68 HRC)

경도 침투 최소. 1,2mm

B) 질산화 (62-68 HRC)

몰드 박스 및 스탬프 슈 질화 처리(62-68 HRC)

경도 침투 최소. 0,4mm

침탄처리된 금형에 비해 내부응력이 거의 없음

얇은 웹 두께에 권장됨

침탄 처리된 금형에 비해 윤곽 정확도가 더 높습니다.

고객의 요구 사항에 따라 당사의 금형은 용접 또는 모듈식 나사 잠금 방식으로 설계 및 제조될 수 있습니다.
