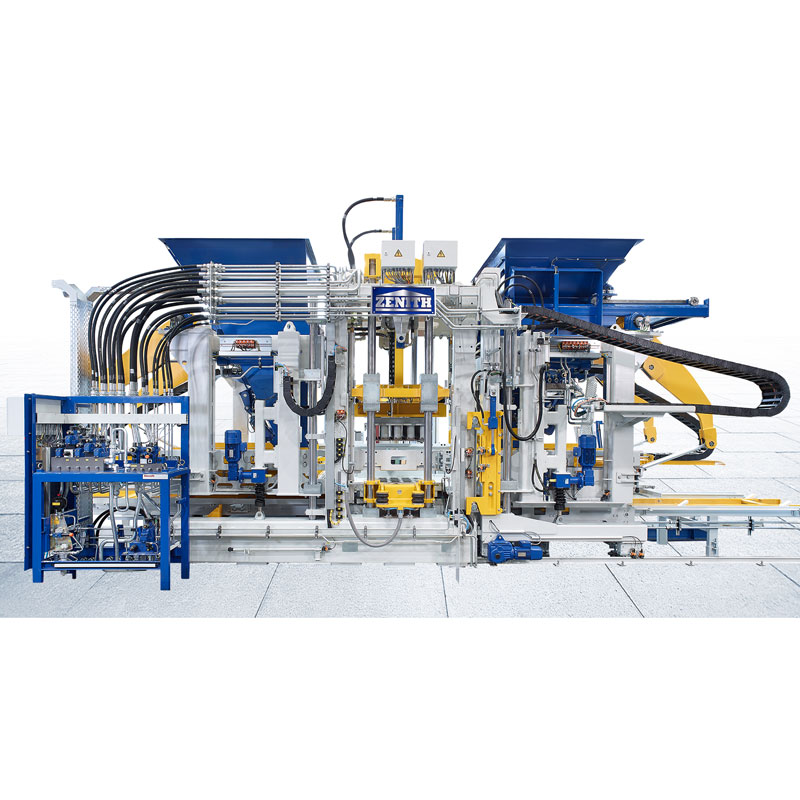

독일 Zenith 블록 기계 시스템에는 어떤 안전 기능이 포함되어 있습니까?

중장비 산업에서 안전은 선택 사항이 아니라 안정적인 생산을 위한 기반입니다. 그만큼독일 제니스 블록 머신현대 콘크리트 블록 제조의 초석인 는 운영자, 유지 관리 인력 및 장비 자체를 보호하는 포괄적이고 계층화된 안전 아키텍처로 설계되었습니다. QGM의 공장에서는 20년 넘게 이러한 시스템을 제조해 왔으며 설계 프로세스의 모든 단계에 안전 기능을 내장했습니다. 우리는 안전을 기능의 체크리스트로 보지 않습니다. 우리는 이를 기계 작동 DNA의 필수적인 부분으로 봅니다. Germany Zenith Block Machine의 안전 기능은 단순한 추가 기능이 아닙니다. 유압, 전기 및 기계 시스템에 결합되어 사고를 예방하고 마음의 평화를 보장하는 보호망을 만듭니다. 이 기사에서는 기본적인 물리적 보호 장치부터 고급 전자 모니터링 시스템까지 이러한 안전 계층을 분석하여 독일 Zenith Block Machine이 사용자를 보호하는 방법에 대한 포괄적인 이해를 제공합니다.

독일 Zenith Block Machine의 안전 철학은 "심층 방어"로 설명할 수 있습니다. 이는 단일 장애 지점이 위험한 상황으로 이어질 수 없음을 의미합니다. 여러 개의 독립적인 안전 시스템이 함께 작동하여 잠재적인 위험을 예방, 완화 및 대응합니다. 예를 들어, 유압 시스템에는 제어되지 않는 움직임을 방지하는 압력 릴리프 밸브, 버스트 디스크 및 파일럿 작동식 체크 밸브가 장착되어 있습니다. 전기 시스템은 중복 안전 릴레이, E-Stop, 장비를 즉시 정지할 수 있는 모터 과부하 보호 기능을 갖추고 있습니다. 그리고 기계적 설계에는 위험 구역에 우발적으로 접근하는 것을 방지하는 물리적 가드, 연동 도어 및 양손 제어 기능이 통합되어 있습니다. 이 기사에서는 이러한 기능을 자세히 살펴보고 개별적으로 작동하는 방식과 통합하여 본질적으로 안전한 생산 환경을 만드는 방법을 분석합니다. 귀하가 공장 관리자, 안전 엔지니어 또는 운영자인지 여부에 관계없이 이 가이드는 독일 Zenith Block Machine의 안전 무결성을 평가할 수 있는 기술 지식을 제공합니다.

목차

• 1. 유압 시스템은 어떻게 다층적인 안전을 제공합니까?
• 2. 전기 제어 아키텍처는 어떻게 위험을 방지합니까?
• 3. 안전 기능의 주요 기술 사양은 무엇입니까?
• 4. 일상적인 작업에서 안전 기능은 어떻게 검증되고 유지됩니까?
• 자주 묻는 질문(FAQ)
• 결론 및 안전상담

유압 시스템은 어떻게 여러 계층의 안전을 제공합니까?

유압 시스템은 콘크리트를 단단한 블록으로 압축하는 데 필요한 막대한 힘을 생성하는 독일 Zenith Block Machine의 강력한 시스템입니다. 종종 280bar를 초과하는 압력으로 인해 시스템에 저장된 위치 에너지는 엄청납니다. 유압 회로에 내장된 안전 기능은 단순히 고장을 예방하는 것만이 아닙니다. 이는 치명적인 오류를 방지하고 제어된 작동을 보장하는 것입니다. 유압 시스템의 안전 아키텍처는 각각 특정 유형의 결함을 억제하고 관리하도록 설계된 일련의 보호 "구역"으로 이해될 수 있습니다.

영역 1: 과압 보호– 유압 회로에는 각각 특정 설정점으로 보정된 여러 개의 압력 릴리프 밸브가 장착되어 있습니다. 1차 릴리프 밸브는 최대 작동 압력보다 20bar 높은 300bar에서 열리도록 설정되어 있습니다. 압력이 이 값을 초과하면 밸브가 열리고 오일이 탱크로 다시 전환됩니다. 보조 이중 릴리프 밸브는 320bar로 설정되어 기본 밸브가 고장날 경우 백업을 제공합니다. 또한 독일 Zenith Block Machine에는 압력이 310bar에 도달하면 경보를 울리고 펌프를 차단하는 고압 스위치가 장착되어 있어 기계식 릴리프 밸브를 테스트하기 전에 전자 보호 계층을 추가합니다.

영역 2: 움직임 제어– 의도하지 않은 움직임을 방지하는 것이 중요합니다. 금형 테이블을 들어 올리고, 혼합물을 압축하고, 블록을 배출하는 유압 실린더는 파일럿 작동식 체크 밸브에 의해 제어됩니다. 이 밸브는 유압이 올바른 방향으로 적극적으로 적용되지 않는 한 실린더가 움직이지 않도록 보장합니다. 이는 유압 라인이 터지거나 제어 밸브가 고장나더라도 실린더가 현재 위치에 고정되어 무거운 금형이나 압축 플레이트가 통제할 수 없이 갑자기 떨어지는 것을 방지한다는 의미입니다.

영역 3: 순차 인터록– 독일 Zenith Block Machine의 유압 작동은 정확한 순서에 따라 제어됩니다. 일련의 압력 스위치와 근접 센서는 다음 작업이 시작되기 전에 하나의 작업이 완전히 완료되도록 보장합니다. 예를 들어, 배출 실린더는 압축 실린더가 원위치로 완전히 돌아올 때까지 후퇴할 수 없습니다. 이러한 논리적 연동은 두 개의 반대 실린더가 동시에 움직이려고 시도하여 기계적 손상과 잠재적인 위험을 초래할 수 있는 "충돌" 시나리오를 방지합니다.

영역 4: 어큐뮬레이터 안전– 유압 시스템은 어큐뮬레이터를 사용하여 빠른 프레싱 및 배출 스트로크를 위한 에너지를 저장합니다. 이러한 어큐뮬레이터에는 정상 작동 범위를 훨씬 초과하는 압력에서 파열되도록 설계된 버스트 디스크가 장착되어 있어 충전된 가스를 대기로 안전하게 배출하고 격렬한 파열을 방지합니다. 또한 기계에는 유지 관리 중에 어큐뮬레이터의 압력을 완전히 낮추어 누군가가 프레스 영역에 들어가기 전에 저장된 에너지가 0이 되도록 하는 수동 덤프 밸브도 포함되어 있습니다.

이러한 기능의 집합적 효과는 강력할 뿐만 아니라 매우 안전한 유압 시스템입니다. 우리 공장의 테스트를 통해 여러 구성 요소에 오류가 발생하는 경우에도 독일 Zenith Block Machine은 인명 피해나 기계 손상 없이 안전한 정지 상태로 전환될 수 있음이 입증되었습니다.

전기 제어 아키텍처는 어떻게 위험을 방지합니까?

유압 시스템이 근육을 제공하는 반면, 전기 제어 시스템은 언제 어디서 힘을 가할지 결정하는 뇌입니다. Germany Zenith Block Machine의 전기 안전 아키텍처는 "안전 장치" 작동 원리를 기반으로 구축되었습니다. 이는 시스템의 자연적인 전원 차단 상태가 안전한 상태임을 의미합니다. 이것이 어떻게 달성되는지 설명하기 위해 제어 계층 구조를 "안전 피라미드"로 볼 수 있으며, 각 수준은 상위 수준에 대한 백업을 제공합니다.

레벨 1: 마스터 안전 릴레이– 피라미드 바닥에는 마스터 안전 릴레이가 있습니다. 이는 E-Stop 버튼, 도어 스위치 및 라이트 커튼을 모니터링하는 전용 배선 구성 요소입니다. 프로그래밍할 수 있는 PLC와 달리 안전 릴레이는 소프트웨어로 재정의할 수 없는 간단하고 검증된 회로입니다. 모니터링되는 입력 중 하나라도 활성화되면 계전기는 모터 접촉기와 유압 밸브에서 전원을 물리적으로 제거하여 기계를 즉시 정지시킵니다. 이것이 최고의 안전 장치입니다.

레벨 2: 프로그래밍 가능한 안전 컨트롤러(PSC)– 마스터 릴레이 위에는 보다 복잡한 안전 기능에 사용되는 PSC가 있습니다. PSC는 유압 펌프의 속도, 프레스의 위치, 시스템의 압력을 모니터링합니다. 갑작스러운 압력 강하(파이프 파손을 나타낼 수 있음) 또는 예상치 못한 실린더 가속과 같은 이상 현상을 감지하도록 프로그래밍되어 있습니다. 이러한 사항이 감지되면 PSC는 제어된 정지를 시작합니다. 이는 비상 정지보다 기계에 대한 손상이 적고 부드럽지만 안전합니다.

레벨 3: 인간-기계 인터페이스(HMI) 및 진단– 피라미드의 최상위 수준은 기계의 안전 상태에 대한 실시간 정보를 운영자에게 제공하는 HMI입니다. 디스플레이에는 어느 도어가 열려 있는지, 유압 안전 밸브 상태, 프레스 위치가 표시됩니다. 안전 장치가 활성화되면 HMI는 원인을 설명하는 명확하고 쉬운 영어 메시지를 표시합니다. 이를 통해 운영자는 제어 캐비닛을 열고 와이어를 추적할 필요 없이 문제를 신속하게 식별하고 해결할 수 있어 안전성과 가동 시간이 모두 향상됩니다.

레벨 4: 모터 보호 및 열 모니터링– 독일 Zenith Block Machine의 각 모터는 전류와 온도를 모니터링하는 전자 모터 보호 장치로 보호됩니다. 모터가 과열되거나 과도한 전류가 흐르면 보호 장치가 전원을 차단하여 전기 화재를 예방합니다. 마찬가지로, 유압유 온도도 지속적으로 모니터링됩니다. 안전 임계값을 초과하면 기계는 경고를 보내고, 온도가 계속 상승하면 자동으로 생산 사이클을 중단하여 유압 구성품의 손상을 방지합니다.

독일 제니스 블록 머신의 전기 제어 아키텍처는 자체 모니터링이 가능하도록 설계되었습니다. 안전 시스템은 기계 작동 중에 지속적으로 테스트되며 결함이 있는 경우 즉시 표시됩니다. 이를 통해 안전 기능 자체가 항상 준비된 상태에 있게 됩니다. ~에Quangong 기계 유한 회사, 우리는 최고의 안전 기능은 항상 작동한다는 것을 알기 때문에 생각할 필요가 없는 기능이라고 믿습니다.

안전 기능의 주요 기술 사양은 무엇입니까?

적절한 선택과 검증을 위해서는 독일 Zenith Block Machine의 안전 기능에 대한 기술 사양을 이해하는 것이 필수적입니다. 이러한 사양은 단순한 숫자가 아닙니다. 이는 기계의 보호 기능을 정량화할 수 있는 척도입니다. 우리 공장에서는 모든 기계에 대한 자세한 안전 데이터 시트를 제공하며 아래 표에는 안전 시스템을 정의하는 주요 기술 매개변수에 대한 요약이 나와 있습니다. 이 데이터는 안전 엔지니어가 기계를 공장 전체의 안전 시스템에 통합하고 전체 생산 라인의 성능 수준(PL)과 안전 무결성 수준(SIL)을 계산하는 데 사용됩니다.

이러한 표준 구성 요소 외에도 Germany Zenith Block Machine에는 몇 가지 추가 안전 관련 엔지니어링 세부 정보가 포함되어 있습니다. 유압 탱크는 금속 파편을 포착하여 솔레노이드 밸브의 오염을 방지하기 위해 높은 흡입 스트레이너와 자석 플러그로 설계되었습니다. 전기 인클로저는 IP65 등급입니다. 즉, 방진 기능이 있고 저압 워터 제트로부터 보호되므로 간단한 세척으로 인해 안전 회로가 손상되지 않습니다. 제어 패널에는 이중 구성으로 배선된 비상 정지 기능이 장착되어 있습니다. 즉, 단 하나의 끊어진 전선으로 인해 E-Stop 기능이 비활성화될 수 없습니다. 이러한 엔지니어링 세부 사항은 미묘하지만 공장 출고 당일뿐만 아니라 기계의 작동 수명 동안 안전 사양을 충족하는 데 매우 중요합니다.

또한 당사 공장에서는 모든 안전 관련 구성 요소에 대한 전체 인증 문서 세트를 제공합니다. 여기에는 CE 적합성 선언과 안전 기능의 인증된 성능 수준에 대한 테스트 보고서가 포함됩니다. 이러한 추적성은 산업 보건 및 안전 규정(예: 미국의 OSHA, 영국의 PUWER) 준수 여부를 입증해야 하는 공장 안전 담당자에게 매우 중요합니다. Germany Zenith Block Machine을 사용하면 단순히 기계를 얻는 것이 아닙니다. 완전히 문서화된 안전 시스템을 얻게 됩니다.

일상적인 작업에서 안전 기능을 어떻게 검증하고 유지합니까?

정교한 안전 기능을 갖추는 것은 전투의 절반에 불과합니다. 이는 시동 시 적절하게 검증되어야 하며 기계 수명 동안 유지 관리되어야 합니다. 독일 Zenith Block Machine은 이러한 검증 프로세스를 간단하고 체계적으로 만들도록 설계되었습니다. 우리 공장에서는 시운전 중에 사용되며 연간 재인증을 위해 권장되는 포괄적인 "안전 검증 프로토콜"을 개발했습니다. 이 프로토콜은 검증 프로세스를 훈련된 유지 관리 담당자가 완료할 수 있는 구조화된 체크리스트로 전환합니다.

시동 전 안전 점검(운전자 수준)– 하루 동안 기계를 가동하기 전에 빠른 육안 검사가 중요합니다. 여기에는 모든 안전 가드가 제자리에 있는지, 라이트 커튼이 정렬되어 있고 장애물이 없는지 확인하는 것이 포함됩니다. 운전자는 E-Stop 버튼이 잠겨 있지 않은지, 양손 제어 장치가 작동하는지 확인해야 합니다. 간단한 테스트 시퀀스가 ​​수행됩니다. 작업자는 라이트 커튼 구역에 서서 기계가 시동되지 않는지 확인하면서 기계 시동을 시도합니다. 이는 라이트 커튼이 작동 중임을 확인합니다. 기계의 PLC는 이러한 일일 점검을 기록하여 안전 준수 로그를 제공합니다.

주간 기능 테스트(유지 관리 수준)– 매주 더 자세한 테스트가 진행됩니다. 여기에는 유압 시스템 테스트가 포함됩니다. 작업자는 낮은 압력에서 금형에 대해 프레스를 정지시키고 압력 감소를 모니터링하여 파일럿 작동식 체크 밸브가 실린더를 제자리에 고정하고 있는지 확인합니다. E-Stop은 개별적으로 테스트되어 모든 장비가 정지하는지 확인합니다. 장비의 제어 시스템은 어떤 안전 구성요소가 언제 테스트되었는지 나타내는 보고서를 생성합니다.

연간 재인증(엔지니어링 수준)– 가장 포괄적인 검증은 보험 회사와 규제 기관에서 종종 요구하는 연간 재인증입니다. 이 과정에서 당사 공장의 인증된 기술자 또는 승인된 타사가 모든 안전 구성 요소의 기능을 테스트합니다. 유압 릴리프 밸브는 테스트 벤치에서 보정되어 크래킹 압력을 확인합니다. 안전 릴레이의 응답 시간은 오실로스코프로 측정되어 50ms 사양 내에 있는지 확인합니다. 이 연간 재인증은 기계가 안전하게 작동하고 있다는 높은 수준의 확신을 제공합니다.

예방 유지보수 일정– 독일 Zenith Block Machine은 안전에 중요한 모든 구성 요소에 대해 예정된 유지 관리 계획을 가지고 있습니다. 예를 들어, 유압 파일럿 작동식 체크 밸브는 12개월마다 검사 및 재장착됩니다. 라이트 커튼과 도어 스위치는 6개월마다 청결도와 올바른 정렬 상태를 점검합니다. E-Stop 접점은 18개월마다 접촉 저항을 검증합니다. 이러한 사전 유지 관리를 통해 시간이 지나도 안전 기능이 저하되지 않고 장비의 안전 무결성이 유지됩니다.

이러한 구조화된 검증 및 유지 관리 절차 외에도 독일 Zenith Block Machine에는 안전 구성 요소의 상태를 지속적으로 모니터링하는 진단 시스템이 장착되어 있습니다. 예를 들어, 라이트 커튼에는 내부 전자 장치에 결함이 있는지 확인하고 문제가 감지되면 특정 오류 코드를 깜박이는 자가 진단 기능이 있습니다. 장비의 PLC는 유압 펌프 모터 전류를 모니터링하고 모터가 기준선보다 더 많은 전류를 소비하는 경우 잠재적인 과부하 또는 펌프 결함을 나타내는 경고를 생성합니다. 구조화된 검증 프로세스와 지속적인 진단 모니터링을 결합함으로써 우리는 안전 기능을 포함할 뿐만 아니라 기계의 전체 작동 수명 동안 효율성을 유지하도록 보장하는 독일 Zenith Block Machine을 제공합니다.

자주 묻는 질문(FAQ)

질문 1: 독일 Zenith Block Machine의 "비상 정지"와 "안전 정지"의 차이점은 무엇입니까?

답변: 비상 정지(E-Stop)는 최고의 안전 버튼입니다. 모든 모터와 유압 밸브의 전원이 즉시 차단되어 장비가 빠르게 정지됩니다. 이는 긴급 상황에서 인원을 보호하는 조치이지만 기계 구성 요소에는 어려울 수 있습니다. 안전 정지는 좀 더 우아한 정지입니다. 문 열림과 같은 이상 현상이 감지되면 프로그래밍 가능한 안전 컨트롤러에 의해 트리거됩니다. 안전 정지는 현재 사이클을 마친 다음(가능한 경우) 시스템을 잠그기 전에 프레스를 안전하고 열린 위치에 주차시킵니다. 이는 작업자와 기계를 모두 보호하므로 선호되는 반응입니다. 당사의 Germany Zenith Block Machine에는 두 가지가 모두 포함되어 위험 수준에 적합한 대응을 제공합니다.

질문 2: 작업자가 Germany Zenith Block Machine의 안전 시스템을 우회하지 않는다는 것을 어떻게 확신할 수 있습니까?

답변: 우회를 방지하는 것은 중요한 설계 요구 사항입니다. 기계의 안전 회로는 표준 제어 회로와 물리적으로 분리되어 있습니다. 안전 로직은 PLC 소프트웨어뿐만 아니라 전용 배선 릴레이를 사용하여 구현됩니다. 안전 릴레이는 밀폐되어 있으며 배선이 보호되어 있습니다. 도어 스위치 단락과 같은 안전 입력을 우회하려는 시도는 제어판을 열고 적극적으로 배선을 다시 연결해야 합니다. 이는 명백하고 표준 안전 프로토콜을 위반하는 조치입니다. 또한 기계의 PLC는 모든 안전 관련 개입을 기록합니다. 문에 기계적 인터록을 사용하면 물리적 우회도 어려워집니다. 우리의 경험에 따르면 적절한 교육과 안전 문화를 갖춘 경우 우회하는 경우는 극히 드뭅니다.

질문 3: 독일 Zenith Block Machine의 양손 제어 요구 사항은 무엇입니까?

대답: 독일 Zenith Block Machine의 양손 제어는 프레싱 작업에 있어 중요한 안전 기능입니다. 이는 ISO 13851에 따른 Type IIIC 제어 장치로, 두 개의 개별 푸시 버튼을 동시에 눌러야 합니다. 전기 신호는 서로 0.3초 이내에 안전 릴레이에 도착해야 합니다. 하나의 버튼을 더 일찍 누르면 누르기 사이클이 시작되지 않습니다. 이 설계는 높은 힘의 압축이 발생할 때 작업자의 손이 프레싱 영역에서 멀리 떨어져 있음을 보장합니다. 이 기능은 안전한 블록 제조를 위한 핵심 요구 사항입니다.

질문 4: 독일 Zenith Block Machine의 유압 시스템은 누출이 발생하더라도 환경적으로 안전합니까?

답변: 유압 시스템은 표준 유압 오일을 사용하지만 잠재적인 누출을 처리하기 위해 몇 가지 보호 조치를 구축했습니다. 장비의 제어 시스템은 심각한 누출을 나타내는 급격한 압력 강하를 감지하고 제어된 정지를 시작합니다. 기계 자체는 작은 누출을 막기 위해 밸브와 부속품 아래에 물받이가 있도록 설계되었습니다. 또한 옵션으로 환경 친화적인 생분해성 작동유(HFC 또는 HFD 유형)의 사용을 권장합니다. 이러한 유체는 유출 시 환경에 미치는 영향이 훨씬 적습니다. 당사의 독일 Zenith Block Machine은 이러한 유체와 호환되도록 설계되었습니다.

질문 5: Quangong Machinery Co., Ltd.에서는 기계 안전을 위해 어떤 교육을 제공합니까?

답변: 우리는 시운전 및 판매 후 지원의 일환으로 포괄적인 안전 교육을 제공합니다. 교육 내용은 각 안전 기능의 목적과 작동, 일일 시동 전 점검 수행 방법, 장비의 안전 진단 경고 해석 및 대응 방법, 비상 대응 및 격리를 위한 올바른 절차입니다. 훈련은 단순한 강의가 아닙니다. 여기에는 운영자와 유지보수 담당자가 안전 검증 절차를 실제로 진행하는 실습이 포함됩니다. 우리는 또한 안전 매뉴얼의 디지털 사본과 일련의 온라인 안전 재교육 비디오를 제공합니다. 안전에 대한 우리의 약속은 단순히 하드웨어를 제공하는 것 이상으로 확장됩니다. 우리는 안전한 작동에 대한 지식이 귀하의 팀에 전달되도록 보장합니다.

결론: 안전은 나중에 고려하는 것이 아니라 엔지니어링의 기초입니다

우리에게 있어 독일 Zenith Block Machine의 안전 기능은 요점을 나열한 목록이 아닙니다. 그것은 통합된 엔지니어링 철학입니다. 이중 유압 릴리프 밸브부터 자체 모니터링 프로그래밍 가능 안전 컨트롤러에 이르기까지 각 구성 요소는 특정 보호 역할을 수행하도록 설계되었습니다. 우리는 단순히 "안전을 추가"하는 것이 아닙니다. 우리는 그것을 기계의 핵심에 엔지니어링합니다. 독일 Zenith Block Machine을 선택함으로써 귀하는 작업자를 존중하고 자체 수명을 보호하는 생산 시스템에 투자하는 것입니다. 안전에 대한 우리의 약속은 흔들리지 않으며 이는 Quangong Machinery Co., Ltd.의 핵심 가치를 직접적으로 반영합니다.

블록 생산 공장의 안전 시스템을 평가하고 있거나 팀을 위한 자세한 안전 프레젠테이션을 원하는 경우 문의해 주세요. 우리는 현장 안전 감사 및 교육 세션을 제공합니다. 우리 팀은 독일 Zenith Block Machine이 어떻게 생산 라인에 새로운 안전 표준을 가져올 수 있는지 보여줄 준비가 되어 있습니다.지금 Quangong Machinery Co., Ltd.에 문의하세요.안전 상담을 예약하고 실제 기능을 확인하세요.
